Складные алюминиевые fs порталы Schuco, Alutech, Alumil

Складные панорамные двери

Более 20 метров

общая длина конструкции

4 метра

максимальная высота

От 2 до 14

количество створок в конструкции

A++

максимальная энергоэффективность

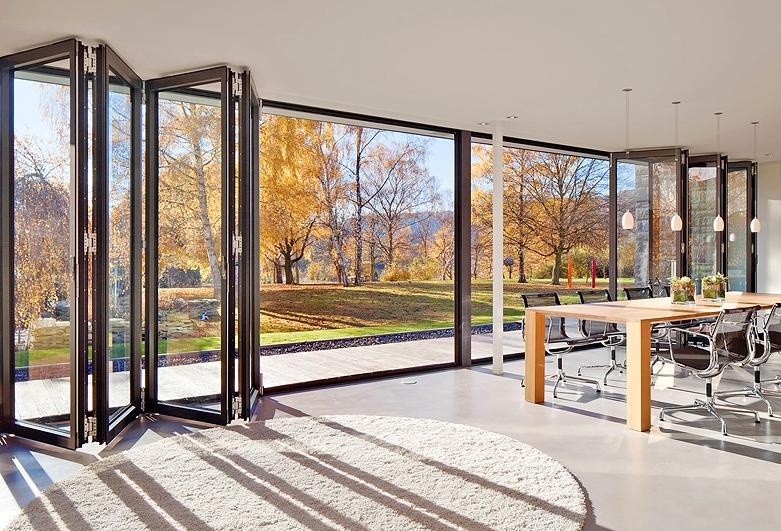

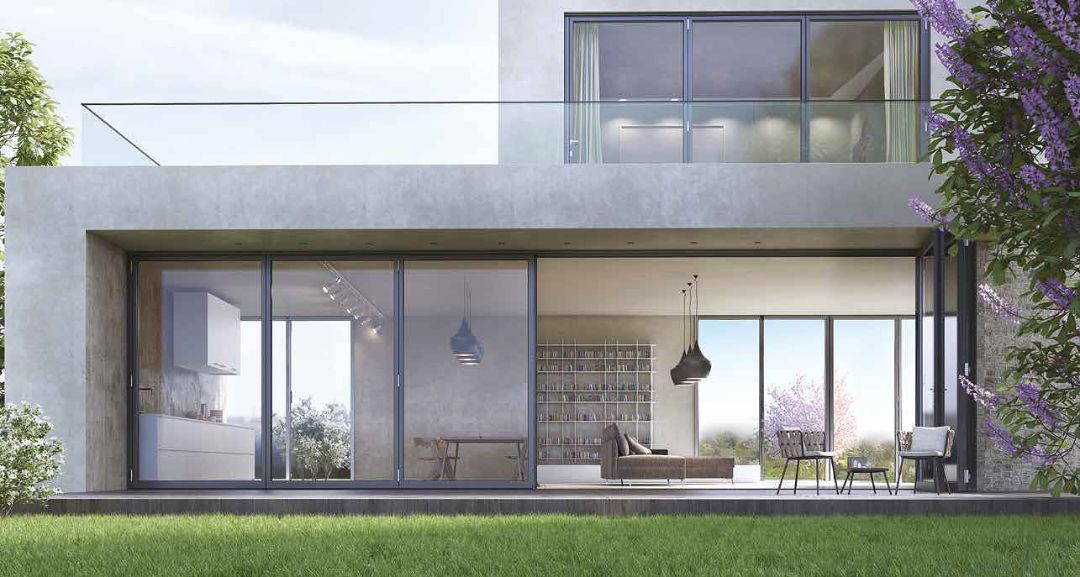

Панорамный вид и энергоэффективность

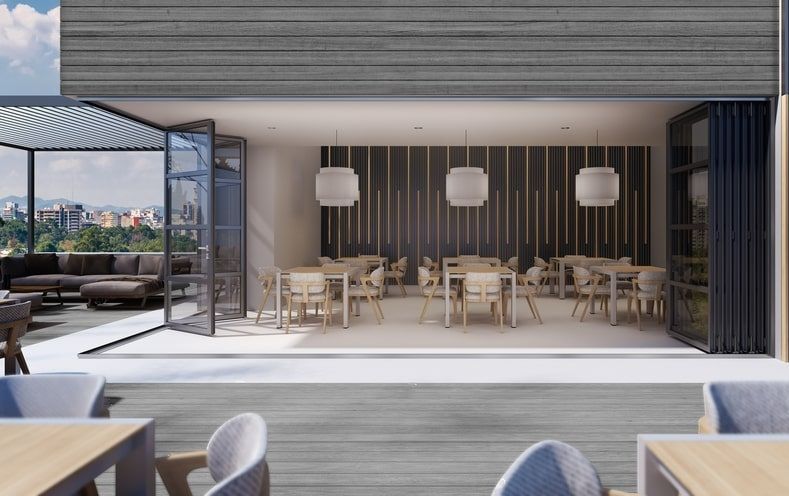

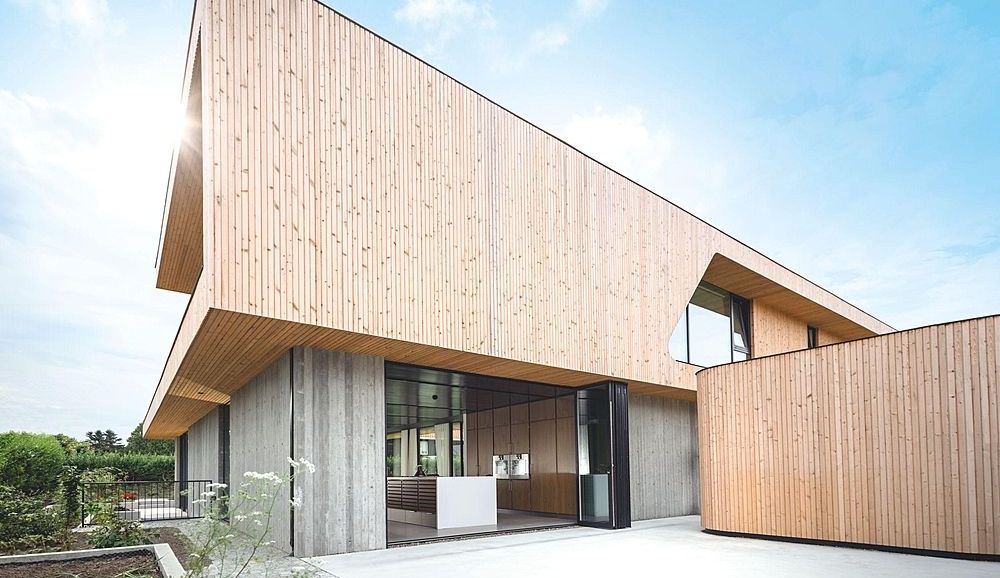

Складные порталы или, как их еще называют, fs порталы или двери-гармошки — это уникальная система сдвижных панорамных дверей, обеспечивающая минималистичный внешний вид, превосходную теплоизоляцию и возможность создания конструкций с очень большими размерами и исключительно широкими углами обзора. При необходимости все створки складываются в одну сторону, полностью открывая проем.

Максимальные габариты

Складные системы позволяют устанавливать конструкции, состоящие из 14 створок, с максимальной высотой 4 метра и шириной более 20 метров

Теплоизоляция

FS порталы обеспечивают теплоизоляцию до1,1 W/m²K, что сопоставимо с максимально теплоизолированными системами

Безопасность

Повышенная безопасность и защита от взлома, с четырьмя фиксирующими защелками и роликовыми петлями с защитой от подъема (сертификация RC2)

Комфорт и защита

Надежный прижим

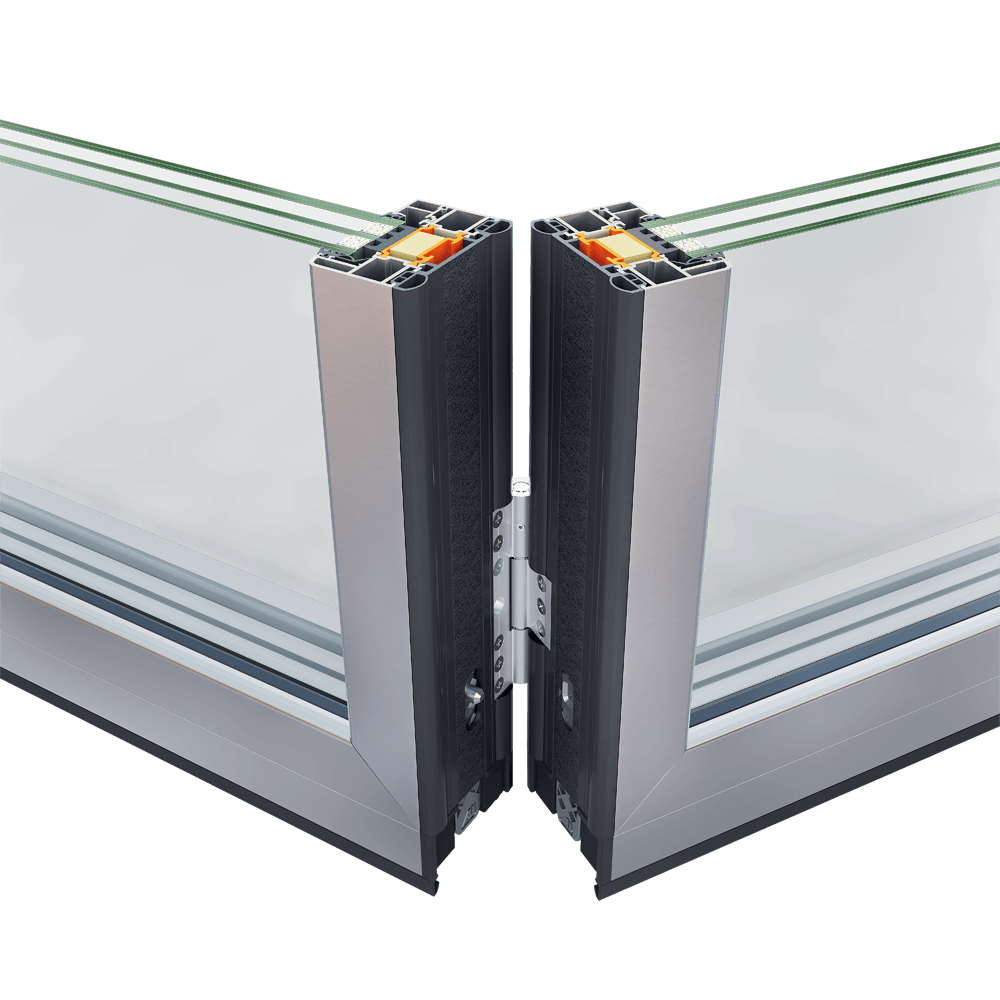

В сложенном состоянии створки запираются между собой на специальные защелки (по 4 шт на каждую створку). Для исключения продуваний на торцах створок устанавливается специальная коэкструдированная накладка из высококачественного EPDM.

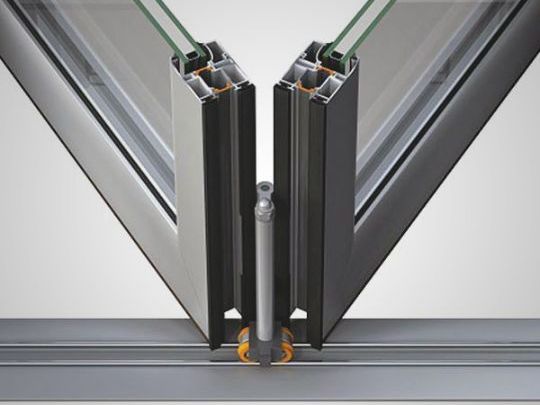

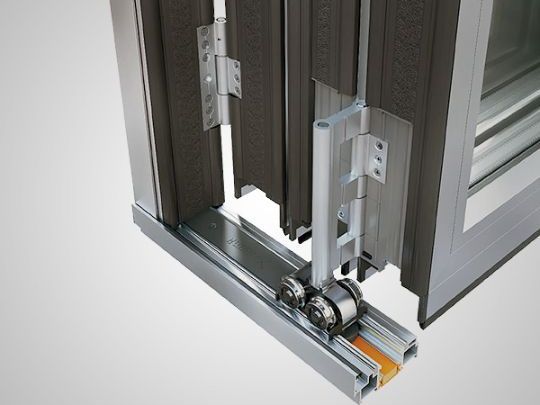

Нижние ролики

Стальные нижние ролики с анодированным покрытием не поддаются коррозии, обеспечивают плавное скольжение, способны выдерживать большие нагрузки и благодаря специальным фитингам надежно защищают конструкцию от взлома.

Верхние ролики

Несмотря на то, что система является нижнеподвесной, дополнительные верхние ролики со специальным пружинным механизмом обеспечивают более плавное скольжение и предотвращают распахивание створок в открытом состоянии.

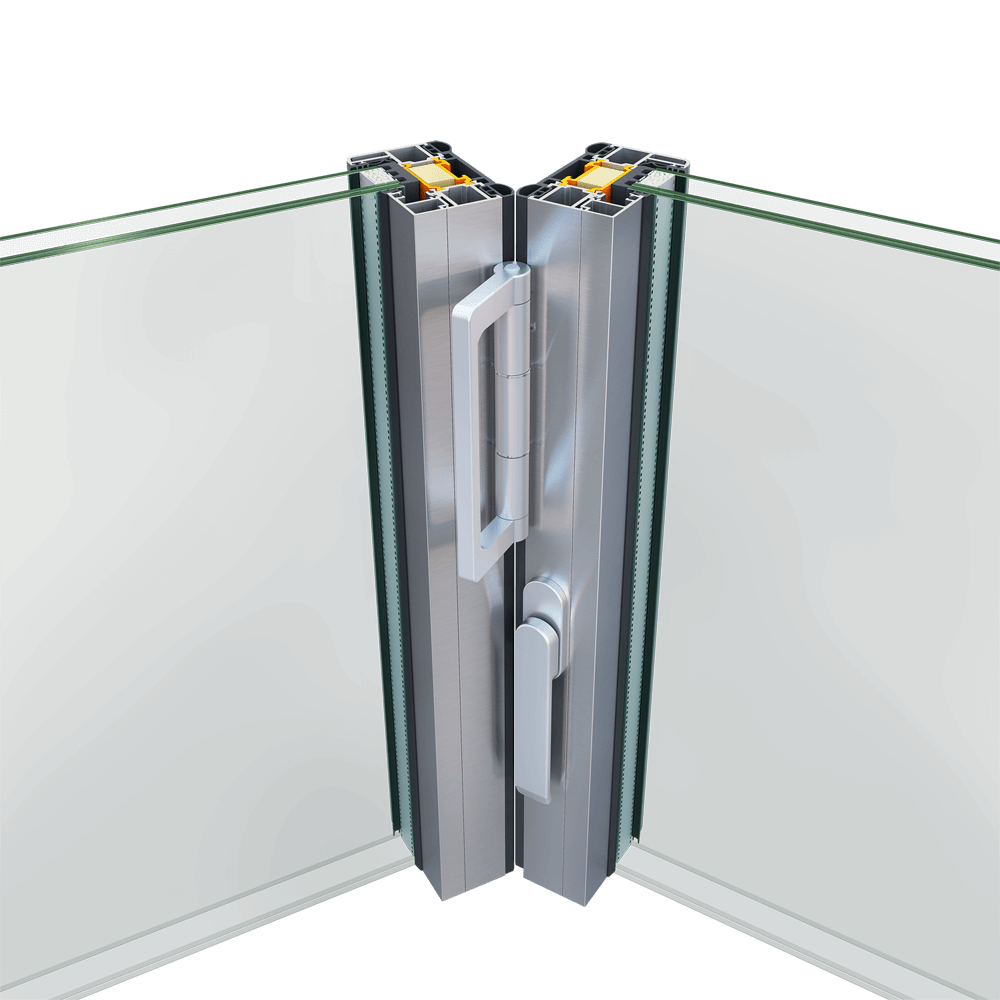

Ручка на петле

Створки соединяются надежными роликовыми петлями. Для удобства раскладывания и складывания портала промежуточные створки оснащены выдвижными запирающими ручками и дополнительными тяговыми ручками на средней петле.

Конструктивные решения

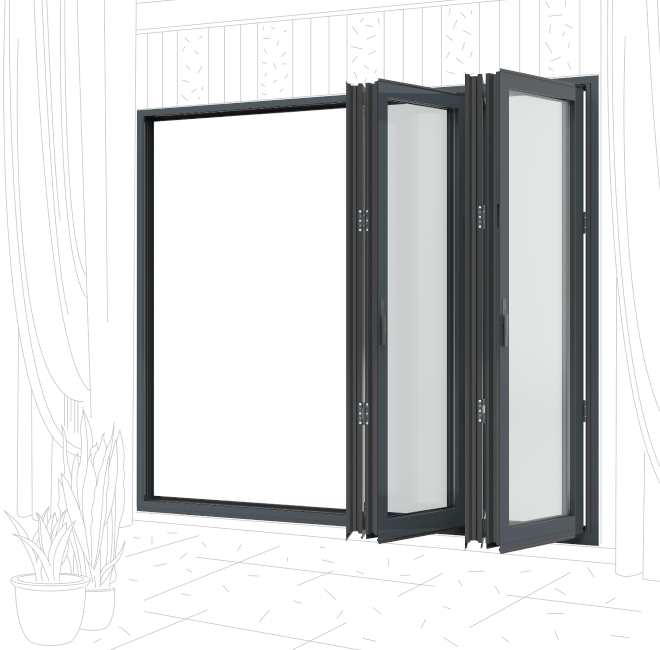

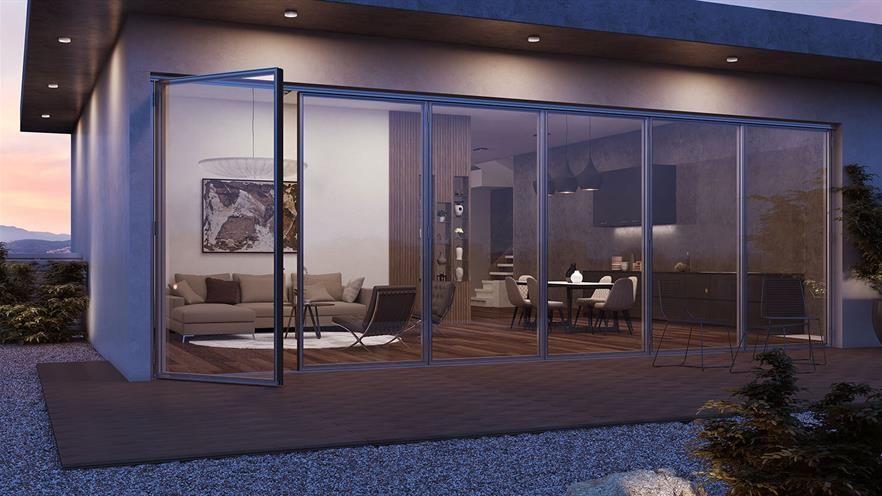

Схемы с проходной створкой

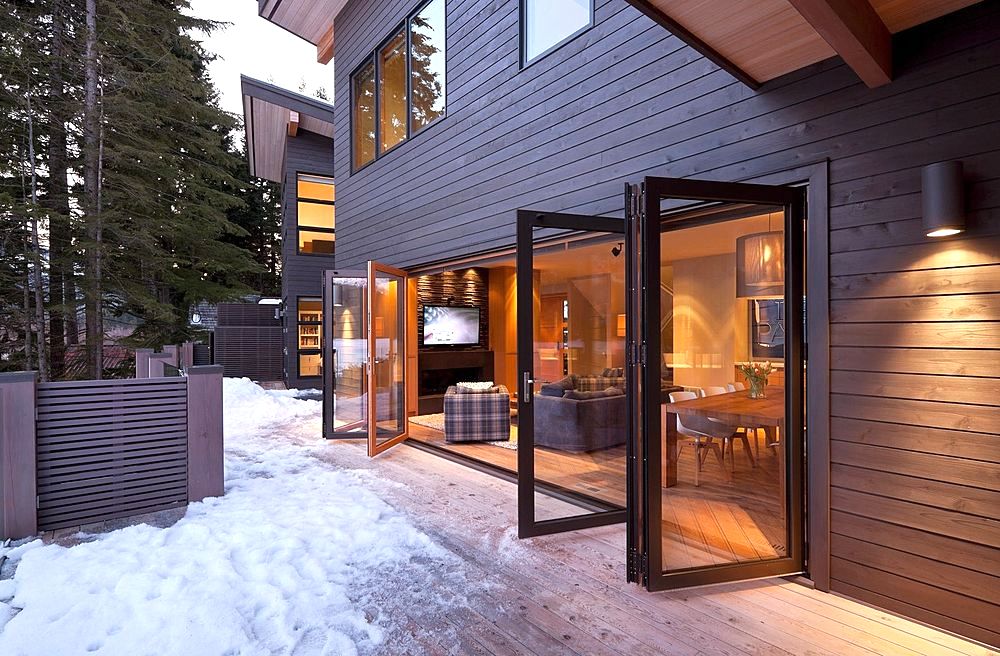

Схемы открывания с одной проходной створкой позволяют использовать одну крайнюю створку как дверь, не открывая весь портал.

Схемы m+1, n+1

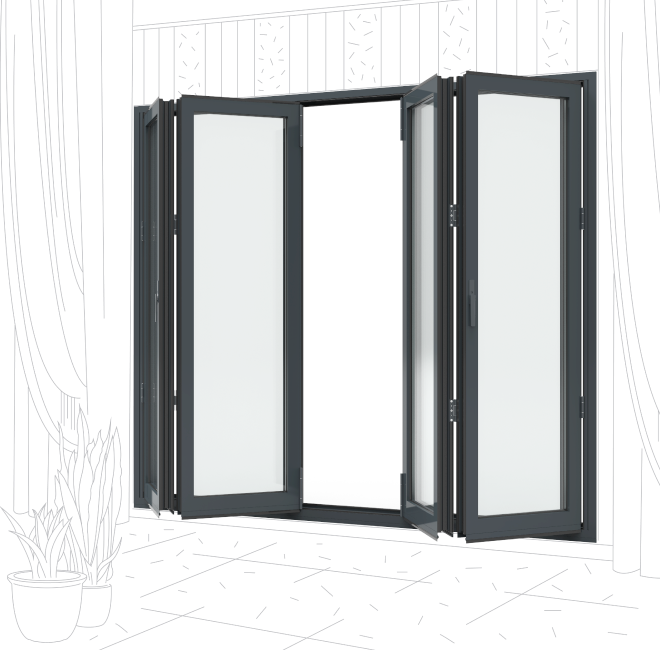

Складывание на две стороны

Схемы с открыванием на 2 стороны позволяют открывать две центральные штульповые створки как двери, не складывая всю конструкцию

Схемы m+m, n+n

Складывание на одну сторону

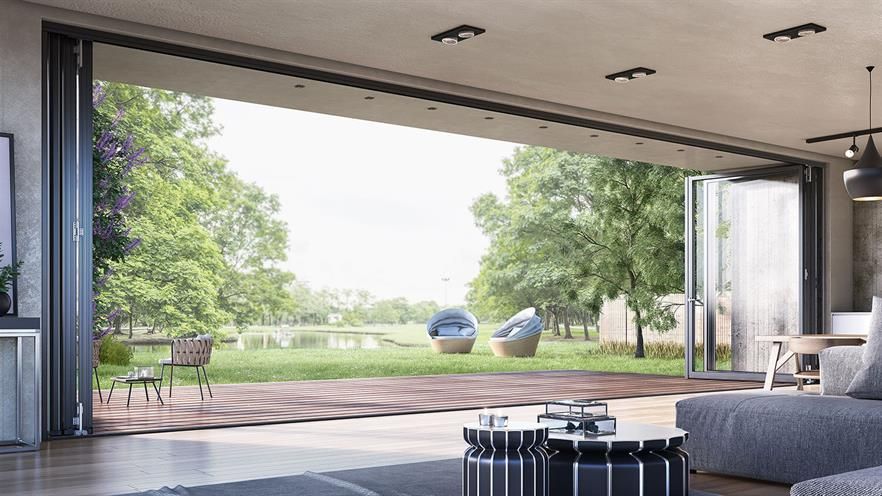

Схемы со складыванием всех створок на одну сторону обеспечивают максимально панорамный вид конструкции и наиболее подходят для нежилых помещений

Схемы m+0, n+0

Профильные системы

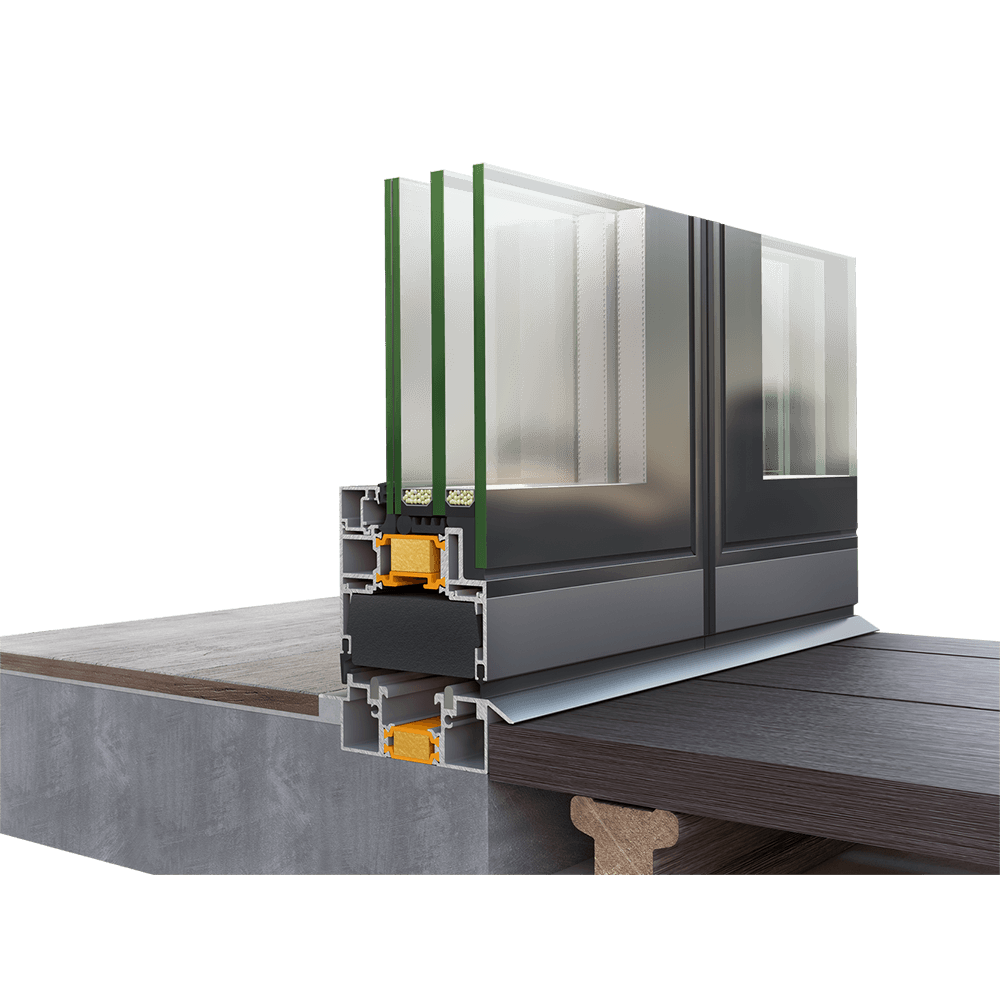

Alutech BF 73

Универсальная система складных дверей. Подходит для любых помещений. Обладает высокими характеристиками энергоэффективности и стильным дизайном:

Максимальная высота - 3 метра
Максимальная ширина створки - 1,2 метра
Максимальный вес створки - 120 кг
Монтажная ширина - 73 мм
Видимая часть алюминия (сочленение створка-створка) - 133 мм
Толщина стеклопакета - 28-44 мм
Термомост - 30 мм
Минимальная высота порога - 20 мм
Теплоизоляция Uw = 1,7-1,4 W/m²K

Открывание - внутреннее, наружное. Угловая система - нет

Alumil MF 65

Система складных дверей от европейского бренда. Имеет минималистичный дизайн с минимальной видимой частью алюминия и высокие теплоизоляционные характеристики:

Максимальная высота - 3 метра
Максимальная ширина створки - 1,3 метра
Максимальный вес створки - 140 кг
Монтажная ширина - 65 мм
Видимая часть алюминия (сочленение створка-створка) - 88 мм
Толщина стеклопакета - 24-44 мм
Термомост - 32 мм
Минимальная высота порога - 10 мм
Теплоизоляция Uw = 1,4 W/m²K

Открывание - внутреннее, наружное. Угловая система - да

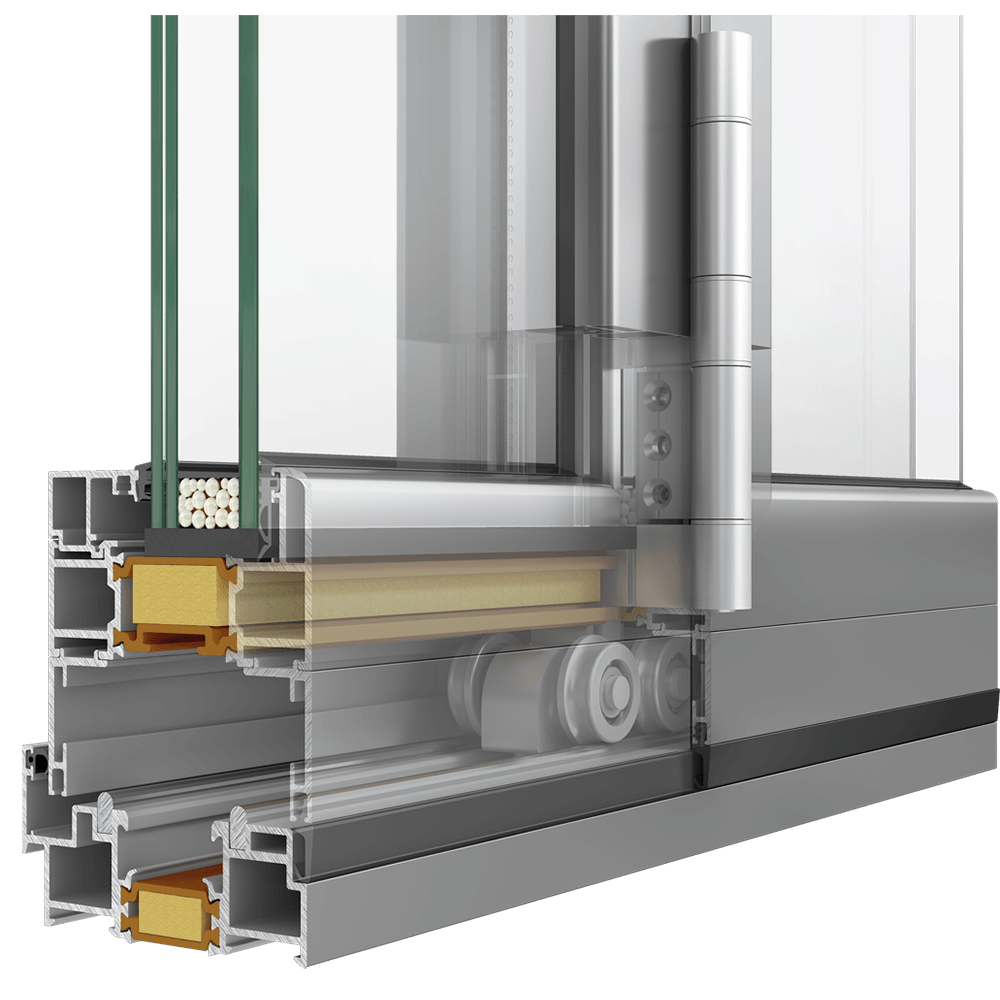

Alumil SF 85

Премиальная система складных дверей с ультрасовременным дизайном, широким функционалом и исключительными характеристиками. Позволяет делать максимально габаритные конструкции:

Максимальная высота - 4 метра
Максимальная ширина створки - 1,5 метра
Максимальный вес створки - 200 кг
Монтажная ширина - 85 мм
Видимая часть алюминия (сочленение створка-створка) - 105 мм
Толщина стеклопакета - 20-53 мм
Термомост - 40 мм
Минимальная высота порога - 0 мм (безбарьерный)
Теплоизоляция Uw = 1,1 W/m²K

Открывание - внутреннее, наружное. Угловая система - да

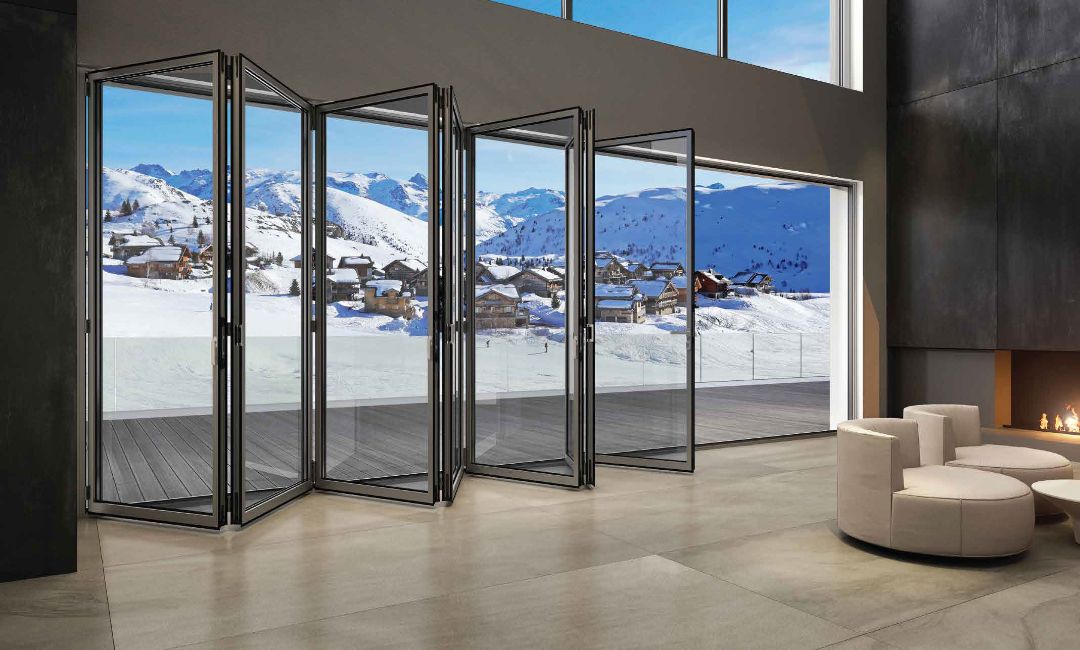

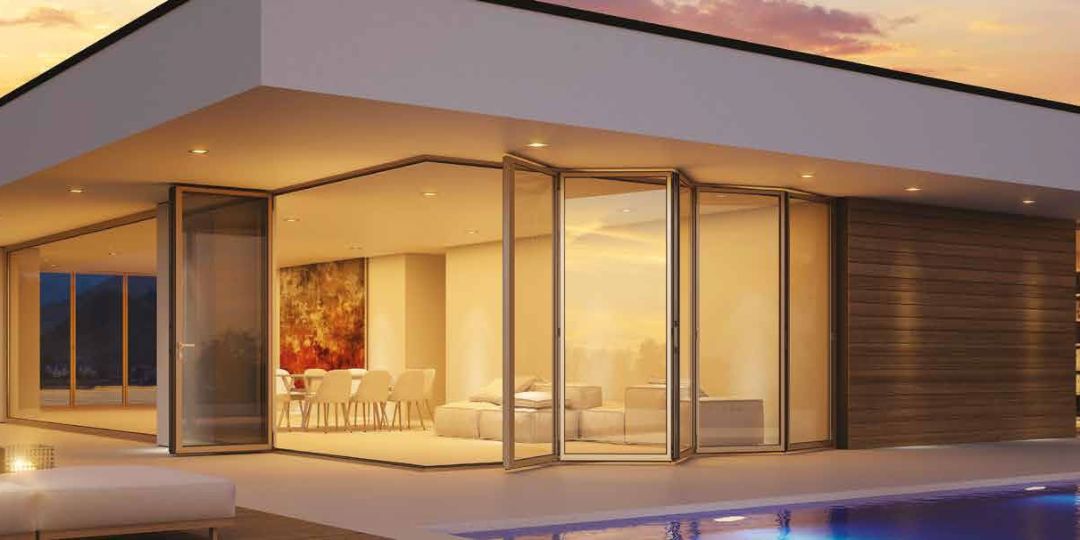

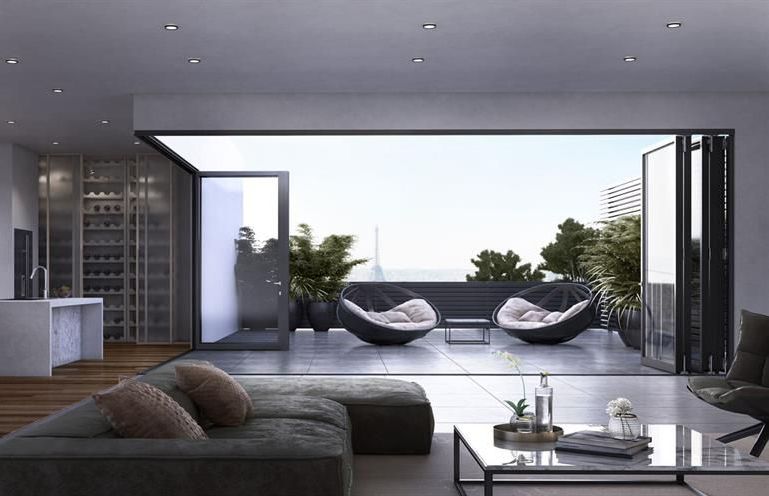

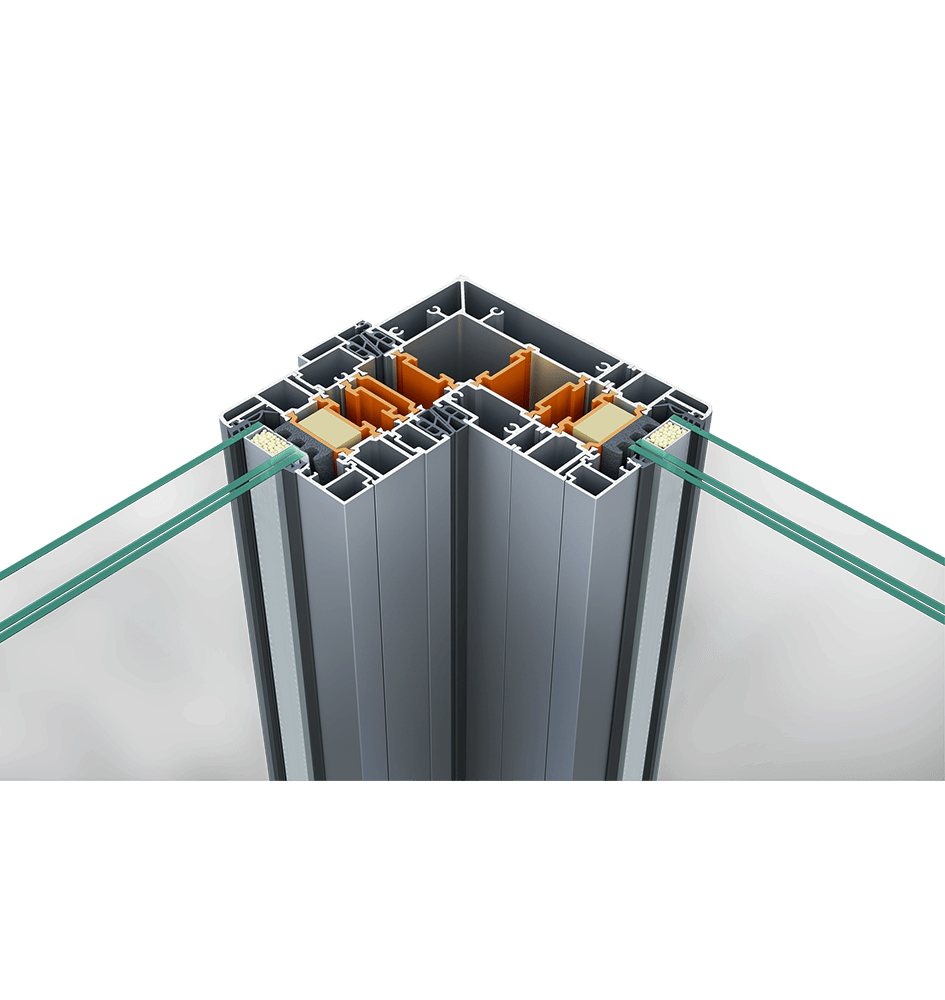

Угловая система

Профильные системы Alumil позволяют реализовывать угловые складные конструкции. При раскрытом портале угол остается полностью октрытым без дополнительных стоек, обеспечивая исключительный панорамный обзор.

Угловые системы могут состоять из 2-х порталов с четным или нечетными количеством створок. Складывание створок в обоих порталах при этом осуществляется полностью на одну сторону. Либо из складного портала и распашной двери с другой стороны, которую можно использовать как проходную, не открывая угловую конструкцию целиком.

Система Alumil MF65 позволяет создавать угловые конструкции только с нечетным количеством стоврок, система Alumil SF85 подходит как для нечетного, так и для четного количества створок.

Угловые системы могут быть внутреннего или наружного открывания. Возможно применение всех видов порогов - стандартного теплого порога, низкого и безбарьерного.

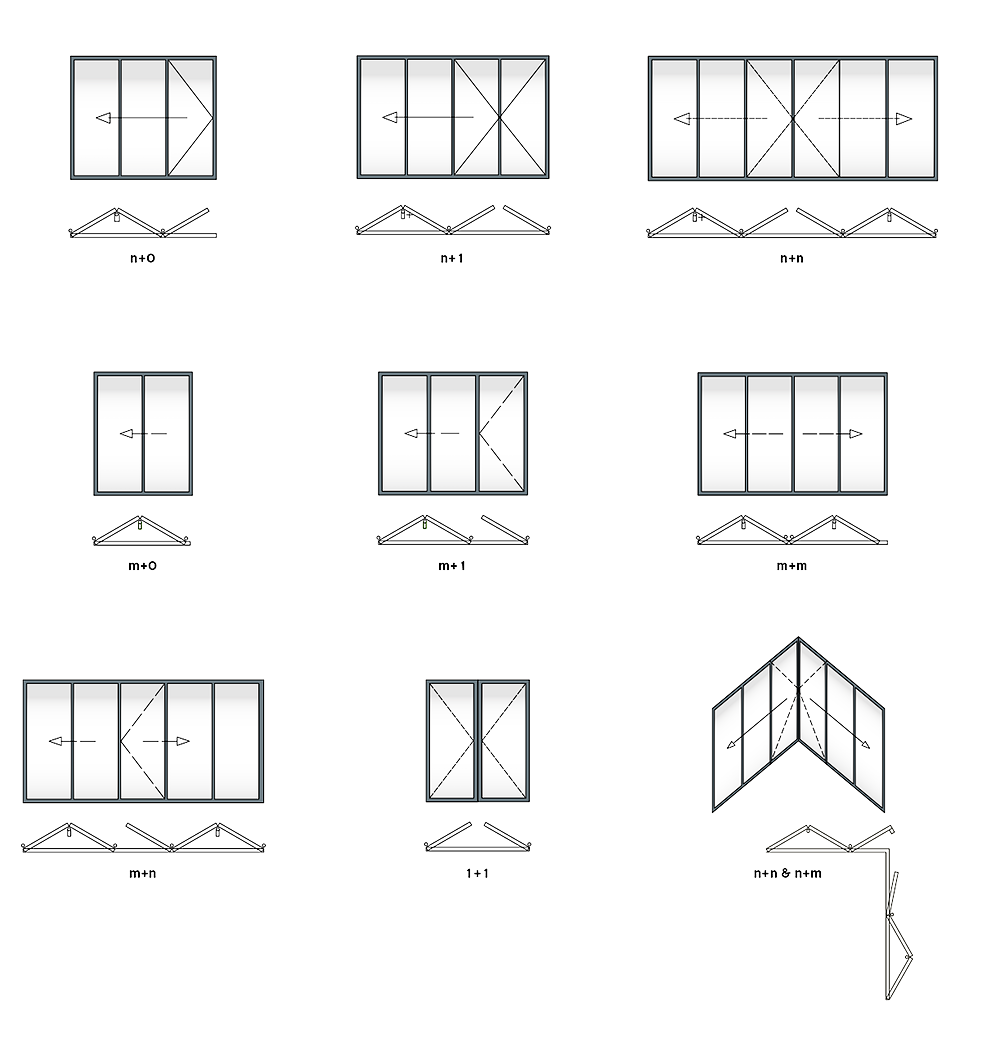

Схемы открывания

Схемы открывания панорамных складных дверей строятся по принципу четного (обозначение m на схеме) количества створок (до 6) или нечетного (n на схеме, до 7) с одной стороны плюс 0, 1 или четное/нечетное количество створок с другой стороны.

Схемы с обозначением +0 подразумевают складывание портала только в одну сторону. С обозначением +1 - складывание всех створок в одну сторону и наличие одной проходной створки, открывающейся на противоположную сторону. Схемы m+m, m+n или n+n могут содержать до 12, 13 или 14 створок соответственно.

Все схемы могут быть реализованы с внутренним (в помещение) или наружным (на улицу) открыванием створок.

Сертифицированный монтаж

Монтажные ленты премиум-класса

В процессе монтажа используются высококачественные монтажные ленты премиум-класса, обеспечивающие максимально длительную защиту монтажного шва от внешних воздействий и предотвращающие его разрущение. Для повышения уровня адгезии перед применением монтажных лент все проемы обрабатываются специальным праймером.

Теплый подставочный профиль Triotherm+

Нижняя часть конструкции зачастую становится самым холодным местом портала. Теплый подставочный профиль Triotherm+ из EPS высокой плотности (более 200 кг/метр) специально разработан для обеспечения максимальной тепло- и гидроизоляции. Он надежно предотвращает образование мостиков холода и отличается исключительной прочностью.

Высокоэластичная монтажная пена

Высокоэластичная и виброакустическая монтажная пена чрезвычайно устойчива к большим механическим нагрузкам (например, при усадке дома), а также резким перепадам температуры. Она не подвержена распиранию, давлению или деформированию, что предотвращает изменение геометрии элементов, соединенных таким монтажным заполнением.

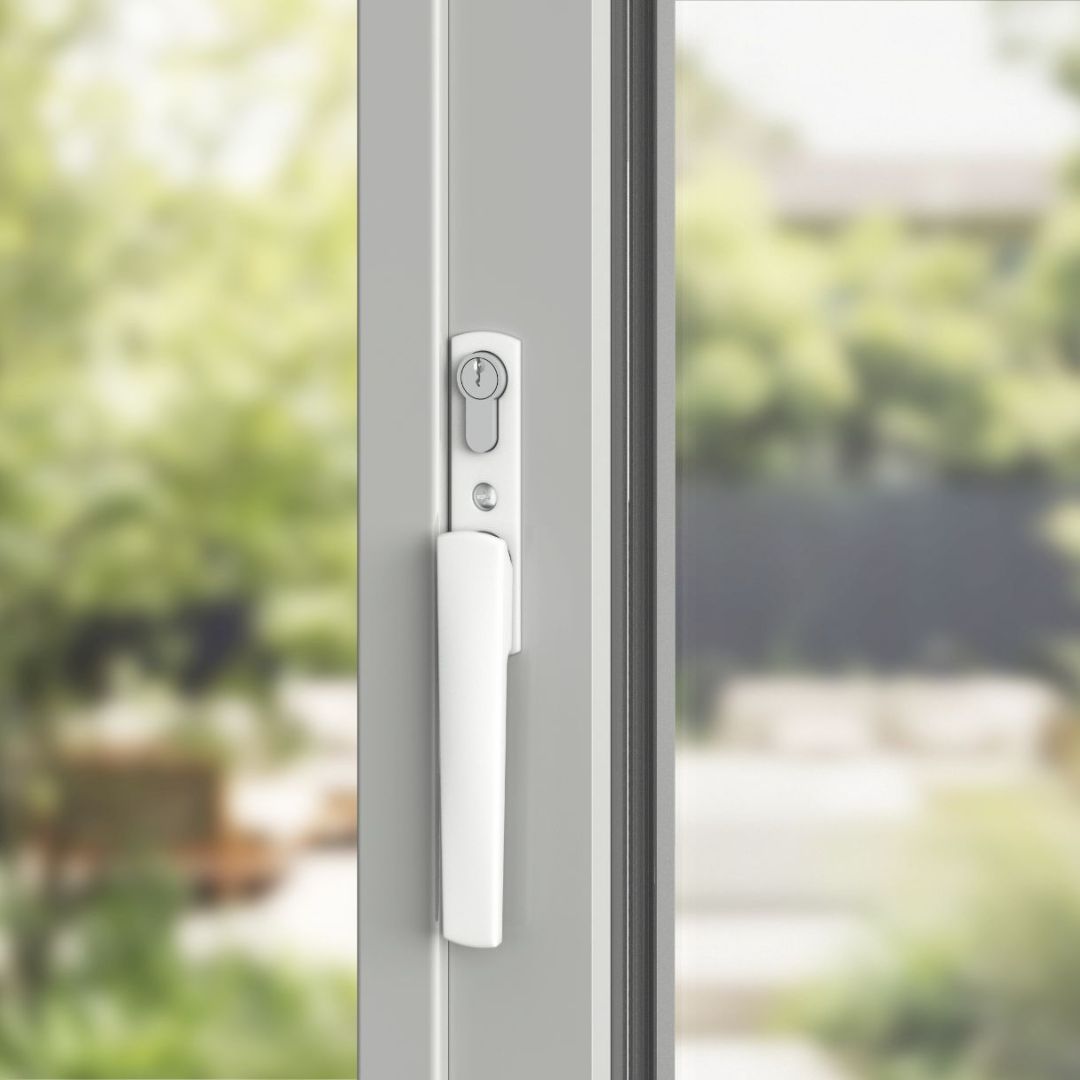

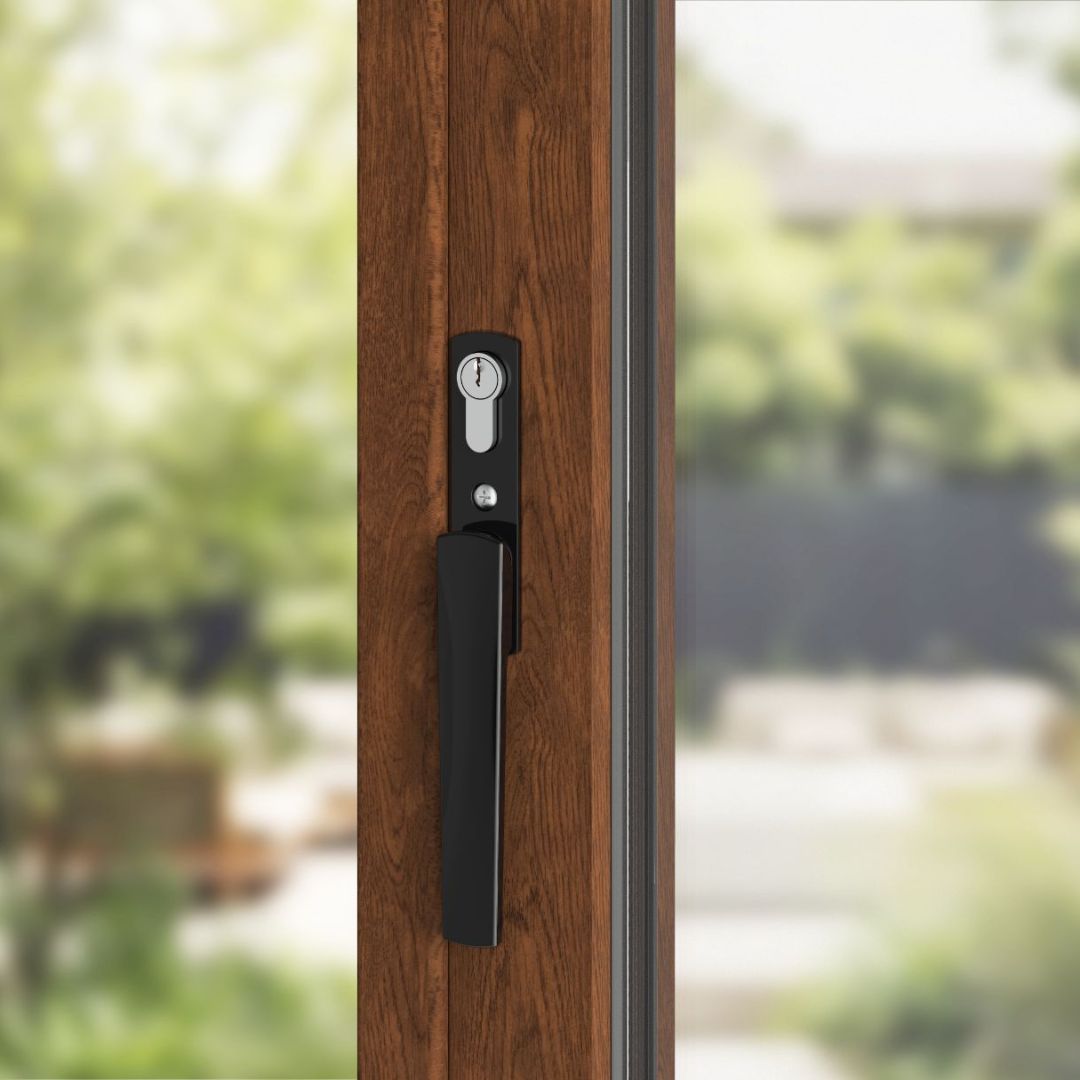

Ручки

НАЖИМНОЙ ГАРНИТУР RAL 7016

НАЖИМНОЙ ГАРНИТУР САТИН

РУЧКА НА ШТУЛЬП RAL 9016

РУЧКА НА ШТУЛЬП RAL 9005

Структурные заполнения

Складная система Alumil SF85 позволяет производить конструкции со структурным остеклением.

Для этих целей используются специальные так называемые стеклопакеты "с зубом". Их внешнее стекло закрывает алюминиевые профили снаружи таким образом, что они становятся полностью не видны.

На вид конструкция воспринимается единым стеклянным полотном, что придает ей визуальную легкость, эстетичность и максимально современный вид.

В структурных складных системах применяются стеклопакеты толщиной 34-75 мм, что позволяет добиться максимально возможных показателей энергоэффективности.

Помимо внешней привлекательности структурные заполнения также повышают шумоизоляцию конструкции и защищают алюминиевые профили от воздействий внешней среды (перепады температур, обильные осадки и т.д.), что увеличивает срок службы порталов.

Складные панорамные двери

Все характеристики и технические особенности складных порталов подробно в нашем видеоролике
